De ce ar trebui să alegeți o supapă de fluture Lug pentru aplicațiile dvs. industriale?

În lumea controlului fluidului, supapele sunt în centrul fiecărui sistem industrial. Ei determină cât de bine funcționează conductele, cum funcționează procesele în siguranță și cât de eficiente industriile economisesc energie și resurse. Printre numeroasele tipuri de supape,Valva de fluture LugSe remarcă ca o soluție versatilă, rentabilă și fiabilă atât pentru operațiuni medii, cât și pe scară largă. Designul său unic și performanța robustă îl fac potrivit pentru alimentarea cu apă, tratarea apelor uzate, industriile chimice, centralele electrice și sistemele de HVAC.

Acest articol aruncă o privire detaliată asupra principiilor, specificațiilor, beneficiilor și aplicațiilor de lucru ale Valvei Butterfly Lug, subliniind totodată de ce atât de multe companii, inclusiv cele care se asociazăCompania Tianjin Milestone Valve, preferă acest tip de supapă în conductele lor.

Ce este o supapă de fluture de butuc?

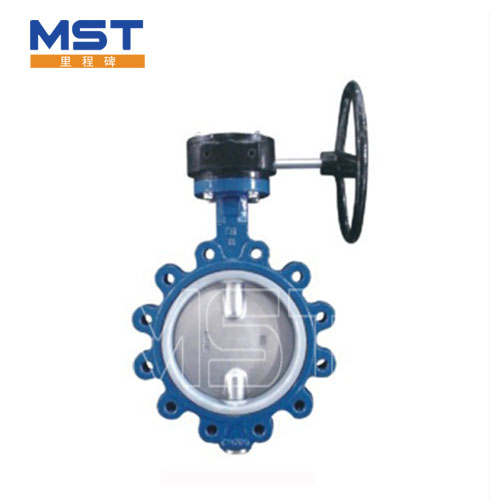

O supapă de fluture Lug este o supapă de viraj, concepută pentru a regla sau izola fluxul de lichide în conducte. Se distinge prin designul său „Lug”, care prezintă inserții filetate pe ambele părți ale corpului valvei. Această construcție permite ca robinetul să fie fixat direct în flanșe, permițând instalarea și îndepărtarea ușoară, fără a deranja întregul sistem de conducte.

Această caracteristică face ca supapa de fluture Lug să fie extrem de practică pentru sistemele care necesită întreținere frecventă, unde o parte a conductei ar putea fi necesară deconectată fără a -l afecta pe celălalt.

Funcții cheie și principiul de lucru

Principiul de lucru al unei supape de fluture Lug este simplu, dar eficient:

• Funcționează cu o mișcare de un sfert de întoarcere.

• Un disc circular, poziționat în centrul conductei, se rotește în jurul unei axe verticale pentru a controla debitul.

• Când mânerul sau actuatorul este împlinit la 90 de grade, discul se deschide complet sau închide pasajul.

• Valva poate fi, de asemenea, setată pe poziții intermediare, permițând o reglare precisă a debitului.

Acest design minimizează rezistența, reduce scăderea presiunii și oferă etanșare fiabilă atunci când este asociată cu scaune de elastomer de înaltă calitate.

Parametri de produs ai valvei de fluture lug

Mai jos sunt parametrii generali care prezintă capacitățile tehnice ale unei supape de fluture standard Lug:

Specificații principale

• Interval de mărime: DN50 - DN1200 (2 " - 48")

• Rating de presiune: PN10, PN16, ANSI 150

• Material corporal: Fontă, fier ductil, oțel carbon, oțel inoxidabil

• Material de disc: Fier ductil, oțel inoxidabil, bronz din aluminiu, disc acoperit cu nylon

• Material scaun: EPDM, NBR, PTFE, Viton

• Tip de conexiune: Tipul cu inserții filetate

• Metoda de funcționare: Manetă manuală, cutie de viteze, actuator electric, actuator pneumatic

• Interval de temperatură: -20 ° C până la +200 ° C (în funcție de materialul scaunului)

• Aplicație: Apă, ulei, gaz, suspensie, lichide chimice

Tabelul parametrilor tehnici

Avantajele supapei de fluturi Lug

1. Instalare flexibilă- Poate fi instalat la capătul unei conducte fără a necesita conducte din aval.

2. Întreținere ușoară- Permite deservirea unei părți a sistemului fără a închide întreaga linie.

3. Rentabil- mai ușor și mai compact decât supapele de poartă sau glob, reducând atât costurile de material, cât și de instalare.

4. Durabilitate- Cu materiale precum fier ductil și oțel inoxidabil, supapa rezistă la presiune, fluctuații de temperatură și medii corozive.

5. Etanșare strânsă-Materialele avansate de scaun oferă o închidere etanșă cu bule, chiar și în condiții provocatoare.

6. Versatilitate- Potrivit pentru apă curată, ape uzate, petrol, gaz și substanțe chimice ușoare.

Aplicații ale supapei de fluturi Lug

Valva Butterfly Lug are aplicații extinse în diferite industrii:

• Alimentarea cu apă și tratarea apelor uzate- Oferă închidere și control fiabil în sistemele municipale de apă și canalizare.

• Sisteme HVAC- Folosit pentru reglarea apei răcite și a conductelor de apă caldă.

• Industria chimică- gestionează lichide corozive ușoare din cauza scaunelor PTFE și Viton.

• Centrale electrice- joacă un rol în răcirea circulației apei și a serviciilor auxiliare.

• Industria marină- Construcția ușoară o face potrivită pentru sistemele de bord.

Versatilitatea acestei supape îl face unul dintre cele mai frecvent specificate produse de către ingineri și manageri de proiect din întreaga lume.

Comparație cu alte tipuri de valve

Întrebări frecvente despre supapa de fluture Lug

Q1: Ce face o supapă de fluture Lug diferită de o supapă de fluture de placă?
O supapă de fluture de butuc are inserții filetate (baghete) care permit ca supapa să fie fixată direct la flanșe, permițând deconectarea unei părți a conductei fără a -l deranja pe cealaltă. În schimb, un tip de wafer necesită închiderea întregii linii înainte de îndepărtare.

Q2: Poate fi utilizată o supapă de fluture Lug pentru aplicații de înaltă presiune?
În general, supapele de fluturi Lug sunt proiectate pentru sisteme de presiune medie (PN10-PN16 sau ANSI 150). Pentru presiuni mai mari, pot fi necesare materiale specializate și proiecte consolidate, dar în majoritatea conductelor industriale, manipularea presiunii lor este suficientă.

Q3: Cum afectează materialul scaunului performanța unei supape de fluturi de butuc?
Materialul scaunului afectează direct rezistența la temperatură, proprietățile de etanșare și compatibilitatea cu mediul. De exemplu, EPDM este ideal pentru apă, PTFE este preferat pentru substanțe chimice, iar Viton funcționează bine cu temperaturi mai ridicate. Alegerea scaunului corect asigură fiabilitatea pe termen lung.

Q4: De ce ar trebui să aleg compania Tianjin Milestone Valve pentru valvele de fluturi Lug?
Compania Tianjin Milestone Valve are ani de expertiză în fabricarea valvei, oferind proiecte robuste, materiale premium și opțiuni personalizabile. Valvele lor de fluturi Lug sunt utilizate pe scară largă în proiecte municipale, industriale și marine, dovedind atât durabilitate, cât și eficiență.

Concluzie

The Valva de fluture LugCombină eficiența, durabilitatea și practicitatea, ceea ce o face o alegere indispensabilă pentru sistemele industriale moderne. Ușorile sale de instalare, capacitatea de a izola o parte a liniei și designul rentabil contribuie la cererea sa din ce în ce mai mare pe piețele globale.

Dacă aveți în vedere o soluție fiabilă pentru sistemele dvs. de conducte, investind în supape de înaltă calitate dinCompania Tianjin Milestone Valveasigură atât performanța, cât și valoarea pe termen lung.

Pentru întrebări, consultări tehnice sau comenzi în vrac, vă rugăm să nu ezitațicontact Compania Tianjin Milestone Valve- Un nume de încredere în fabricarea și aprovizionarea valvei.
