De ce supapele de reținere sunt considerate componente automate cheie în sistemele industriale de control al fluidelor?

În sistemele industriale de control al fluidelor,supape de rețineresunt componente automate cruciale concepute pentru a preveni refluxul accidental al mediului, protejând echipamente precum pompele și motoarele și asigurând stabilitatea proceselor industriale. În calitate de producător profesionist cu capacități avansate de producție și experiență globală de export,Compania Tianjin Milestone Valvese concentrează pe furnizarea de supape de reținere de înaltă performanță și alte supape industriale pentru a satisface diverse nevoi industriale. Deci, înțelegi supapele de reținere?

Ce este o supapă de reținere?

A supapă de reținereeste o supapă automată a cărei piesă de închidere (disc de supapă circulară) funcționează sub propria greutate și presiune a fluidului. Funcția sa principală este de a preveni refluxul mediului, făcându-l o componentă indispensabilă în sistemele de transport de fluide din diverse industrii. Spre deosebire de supapele manuale sau semi-automate, supapele de reținere nu necesită o sursă de alimentare externă - funcționarea lor este condusă în întregime de presiunea dinamică a mediului în sine, asigurând prevenirea în timp real și fiabilă a refluxului.

Funcțiile de bază ale supapelor de reținere

Prevenirea returului mediu: Aceasta este funcția cea mai de bază. În sistemele de conducte, supapele de reținere previn refluxul media atunci când presiunea sistemului scade, evitând întreruperile producției.

Protejarea pompelor și a motoarelor de antrenare: refluxul poate determina inversarea pompelor, putând deteriora componentele interne și supraîncărcarea motorului de antrenare, ceea ce duce la timpi de nefuncționare costisitoare. Supapele de reținere se închid imediat după reflux, eliminând acest risc.

Descărcarea în siguranță a mediilor din containere: în rezervoarele de stocare sau în recipientele sub presiune, supapele de reținere controlează fluxul unidirecțional al mediului, asigurând descărcarea în siguranță și prevenind refluxul sau contaminarea sifonului.

Izolare sigură: supapele de reținere sunt utilizate împreună cu supapele cu gură pentru a forma un sistem de protecție dublă. De exemplu, în conductele de înaltă presiune, supapele de reținere previn refluxul, în timp ce supapele cu poartă permit izolarea manuală pentru întreținere, îmbunătățind astfel siguranța generală a sistemului.

Tipuri de supape de reținere: supape de ridicare și balansare

Pe baza mișcării discului supapei, supapele de reținere sunt împărțite în principal în supape de reținere de ridicare și supape de reținere de balansare. Fiecare tip are caracteristicile sale structurale unice și scenarii de aplicare, potrivite pentru diferite nevoi industriale.

Ridicați supapa de reținere

Structura unei supape de reținere de ridicare este similară cu cea a unei supape cu poartă, dar îi lipsește o tijă de supapă care antrenează discul supapei. Discul supapei se deplasează vertical (în sus și în jos) de-a lungul scaunului supapei pentru a controla debitul.

Principiul de lucru

Proces de deschidere: Când fluidul curge de la capătul de intrare (partea inferioară) la capătul de ieșire (partea superioară), presiunea de intrare împinge discul supapei în sus, depășind rezistența combinată a greutății proprii discului de supapă și frecarea debitului. Acest lucru ridică discul supapei de pe scaunul supapei, permițând fluidului să treacă fără probleme.

Proces de închidere: Dacă mediul încearcă să curgă înapoi, presiunea inversă împinge discul supapei în jos. Apoi, sub propria greutate și presiune inversă, discul supapei apasă ferm pe scaunul supapei, etanșând conducta și împiedicând refluxul.

Avantaje cheie

Răspuns rapid la închidere, ideal pentru sistemele cu schimbări frecvente de presiune.

Precizie mare de etanșare atunci când este închis, potrivit pentru medii cu cerințe reduse de scurgere.

Aplicații tipice

Sisteme de alimentare cu apă și drenaj.

Conducte de alimentare cu apă a cazanelor și sisteme de abur în centrale electrice.

Sectoare industriale ușoare care necesită o puritate extrem de ridicată a mediului.

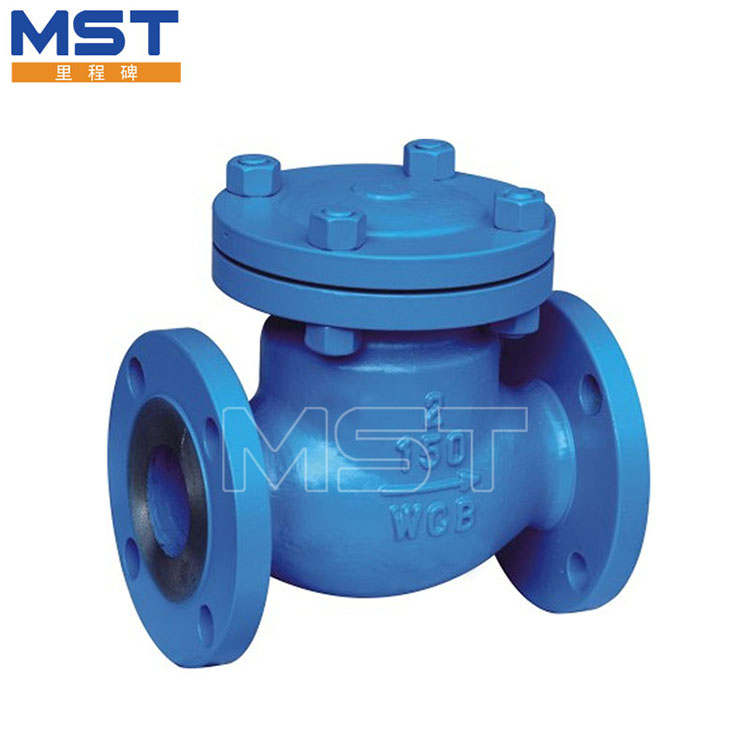

Supapă de reținere tip balansoar

Supapa de reținere de tip balansoar are un disc care este înclinat și montat pe o axă de rotație (situat de obicei lângă scaunul supapei). Discul se balansează în jurul acestei axe pentru a se deschide sau închide, în loc să se miște vertical.

Principiul de lucru

Proces de deschidere: Când fluidul curge în direcția înainte, presiunea acestuia împinge discul să se îndepărteze de scaunul supapei, creând un pasaj pentru mediu. Unghiul de balansare al discului este determinat de debitul mediului - debitele mai mari au ca rezultat un unghi de deschidere mai mare, minimizând rezistența la curgere.

Proces de închidere: Când are loc refluxul, presiunea medie inversă împinge discul să se balanseze înapoi spre scaunul supapei. Discul etanșează apoi scaunul sub presiune inversă, oprind refluxul. Principiul de funcționare este similar cu supapa de reținere de tip Lift, dar mișcarea de balansare reduce forța de impact în timpul închiderii, prelungind durata de viață a supapei.

Avantaje cheie

Rezistență scăzută la debit, ceea ce îl face potrivit pentru conducte cu diametru mare sau sisteme cu debit mare.

Structură simplă, întreținere ușoară și adaptabilitate puternică la medii cu impurități ușoare (de exemplu, apă uzată, țiței).

Aplicații tipice

Conducte de petrol și gaze.

Sisteme de alimentare termică.

Industria metalurgică.
